一、循环泵和自动排气阀的功能和工作原理

       1、循环泵

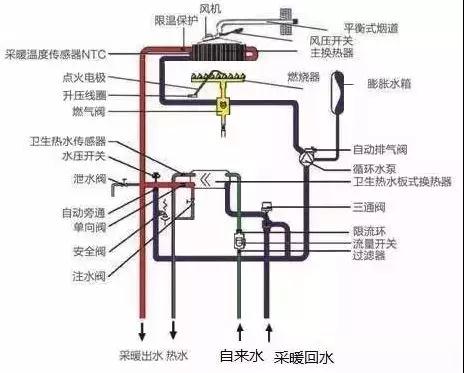

       循环泵可分为两部分：泵头和泵壳。泵头由电极和涡轮组成。泵壳是涡轮由电动机驱动的腔体。泵壳上预留有水压表、膨胀水箱、采暖管路，自动排气阀的接口，泵壳底座固定于锅炉框架上。电源接线盒内设有电气连接接口，内置电容，可减少循环泵启动时对电路板的电流冲击。循环泵的目的是为热水流抵抗管道阻力提供动力。 贝雷塔壁挂炉用的盾式离心泵是与格兰富公司共同开发的。它具有低功耗，大头和静音的特点。在相同功率下，它具有更大的扬程和流速，可应用于各种加热系统。

       循环泵的主要参数是扬程、流量和功率。

       扬程：单位重量液体循环泵获得的机械能反映在管道中的静水压力增加，常见单位为Kpa/mbar和mH20。

       流量：单位时间内从泵排出的流体体积或质量，通常为m3 / h、L / s、kg / h。

       功率：循环泵的功率，单位为KW。

       贝雷塔壁挂炉采用循环泵为格兰富循环泵，低功耗型号分为UPS15-50，UPS15-60，UPS15-70三种，均具有三种换档速度调节功能，适用于较大系统，大电阻（系统）使用对于小型系统的高速档，采用低档，出厂时处于循环泵齿轮的最高状态，选择循环泵齿轮，根据循环泵的性能选择。

       注意：

       循环泵的轴由陶瓷材料研磨，需要用水润滑和冷却。安装和使用时，应注意当锅炉和系统未注满水时，不应启动锅炉运行循环泵。如果长时间没有水，循环泵的盘管会过热并燃烧。当循环泵被锁定并需要旋转泵轴时，泵轴不会被撞击以避免损坏陶瓷泵轴。

       2、自动排气阀

       自动排气阀安装在循环泵壳体上。在系统运行期间，自动排气阀可以排空系统中产生的空气，以避免空气阻力。

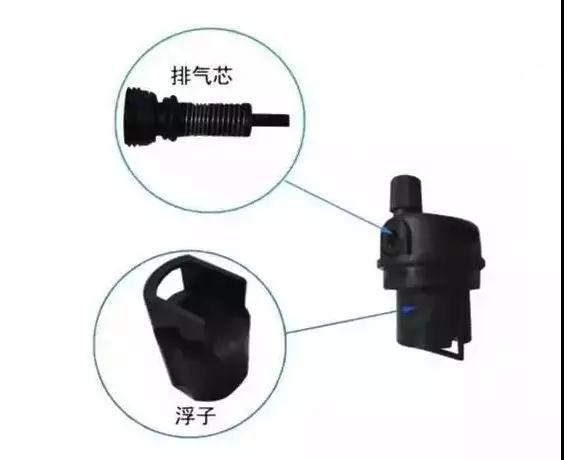

       自动排气阀主要由内部浮子和排气芯组成。壳体将浮子和排气芯组合成一个整体，并安装在循环泵壳体上。浮子由PP材料制成，具有耐高温和低密度。排气芯通过弹簧与通气孔和密封垫圈结合。

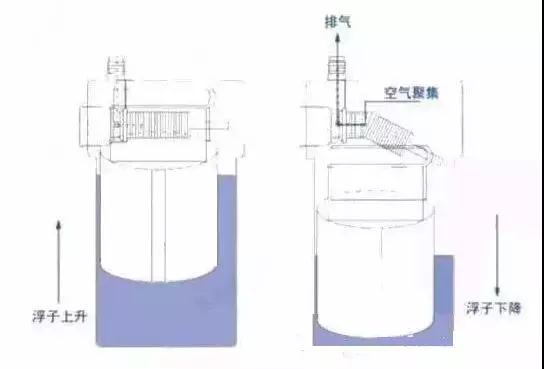

      自动排气阀中的浮子从液位的上升和下降开始，达到自动排气的目的。当气体被收集到体内时，由于空气密度小于水，空气接收焦点在水面上，体液水平下降，浮子密度比较重，气流下降，到一定位置，拉前面 - 排气芯，排气芯力弯曲弹簧，垫圈与气嘴之间的间隙，气体排放。释放气体后，阀门内的压力降低，液面移动，浮子上升。在弹簧的作用下，密封垫圈关闭通风口，以确保水不会泄漏。连续收集，排出，收集和排出气体，完成加热系统管道的自动排气过程。为了确保排气阀的正常运行，顶罩应处于分解状态，在贝雷塔壁挂炉的安装和调试过程中，应检查整流罩是否处于松紧状态。

       注意：

       在排气阀泄漏的情况下，排气阀的顶罩可以在临时处理期间拧紧。

       二、循环泵和自动排气阀故障现象分析

       故障1.循环泵在启动后不起作用。

       原因：A、循环泵锁定; B、循环泵损坏（线圈短路）

       故障2.当锅炉通电并打开时，安全管将立即燃烧。

       原因：循环泵线圈短路。

       故障3.套管机使用的热水正常，但不能进入加热状态。

       原因：循环泵不起作用。

       故障4.加热水迅速升温，但散热器不热。

       原因：自动排气阀不通气。
